Supports du corps cylindrique

Les supports du corps cylindrique des chaudières basses sont habituellement rivés au cadre, ils sont cependant agencés de manière que la chaudière puisse coulisser. Sur les machines récentes avec chaudières hautes, les supports du corps cylindrique se composent de plusieurs tôles vissées au cadre et à la chaudière. Ces tôles pendulaires sont calculées de manière à se plier sous l'effet de la dilatation de la chaudière et permettre ainsi son déplacement longitudinal.

Voir aussi Supports de chaudière.

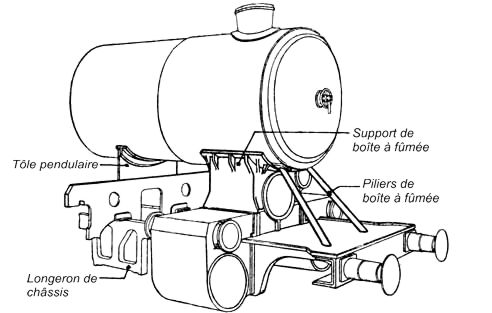

Supports de chaudière du corps cylindrique et de la boîte à fumée

Laurent Voisin - www.voisin.ch (repris du fabuleux travail d'Andreas Schäfer - www.dlok.de)
