Série 89
Locomotive-tender pour trains marchandises
|
| Disposition d'essieux | C h2 |
| Année de construction | 1934 |
| Machines construites | 10 |
| Dernière mise hors service | 1967 |
| Essieux
moteurs et accouplés
Ø | 1100 mm |
| Essieux porteurs
Ø avant | - |
| Essieux porteurs
Ø arrière | - |
| Empattement rigide | 3300 mm |
| Empattement total | 3300 mm |
| Longueur hors tampons | 9 600 mm |
| Vitesse maximale | 45 km/h |
| Puissance | 525 CV |
|
| Timbre de chaudière | 14 bar |
| Surface de grille | 1,42 m2 |
| Surface de chauffe directe | 6,02 m2 |
| Surface de chauffe | 67,86 m2 |
| Surface de surchauffe | 24,10 m2 |
| Diamètre des cylindres | 420 mm |
| Course des pistons | 550 mm |
| Charge max. par essieu | 15,6 t |
| Masse adhérente | 46,6 t |
| Masse en service | 46,6 t |
|
Sources :
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

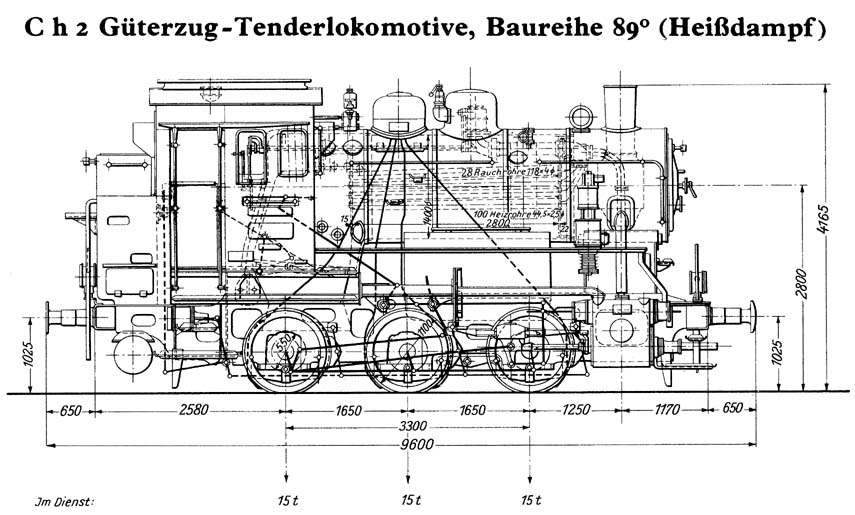

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
|
