Série 85
Locomotive-tender pour trains marchandises

Disposition d'essieux1'E 1' h3
Année de construction1932
Machines construites10
Dernière mise hors service1961
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière850 mm
Empattement rigide3400 mm
Empattement total12500 mm
Longueur hors tampons16 300 mm
Vitesse maximale80 km/h
Puissance1500 CV
Timbre de chaudière14 bar
Surface de grille3,55 m2
Surface de chauffe directe15,0 m2
Surface de chauffe  195,95 m2
Surface de surchauffe72,50 m2
Diamètre des cylindres600 mm
Course des pistons660 mm
Charge max. par essieu20,1 t
Masse adhérente99,7 t
Masse en service133,6 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

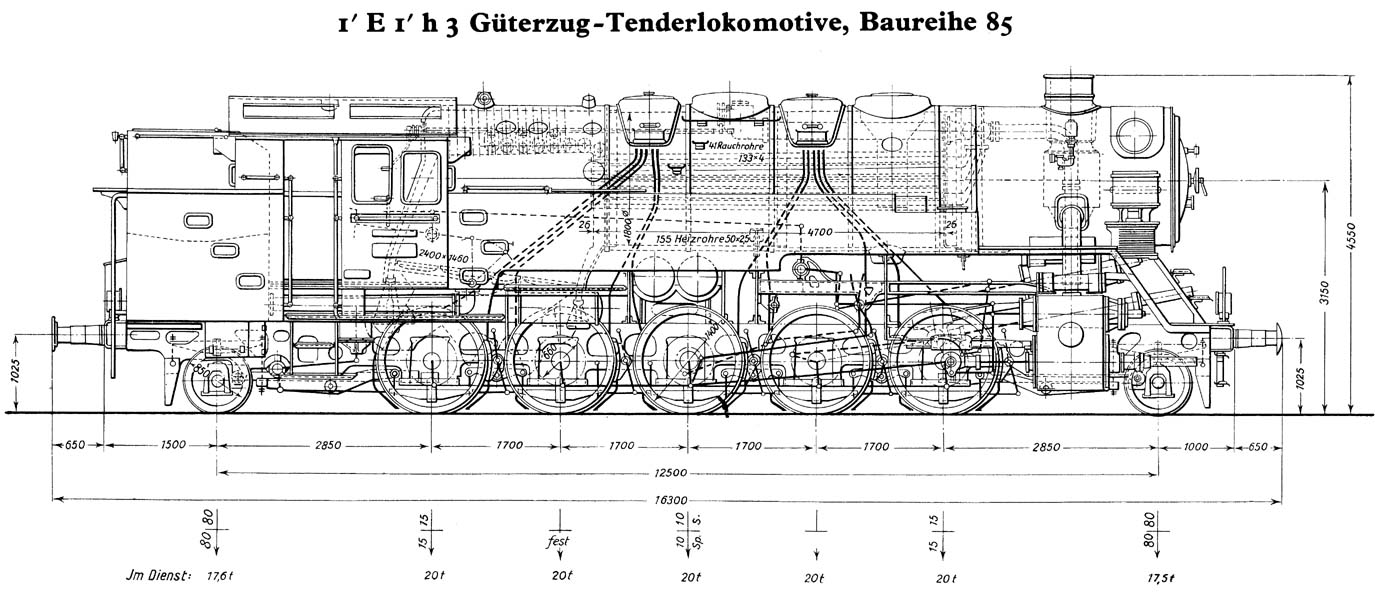

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
