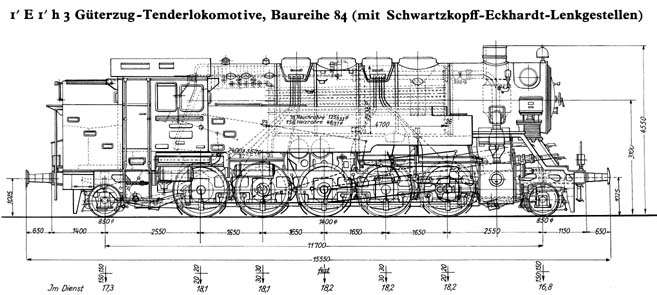

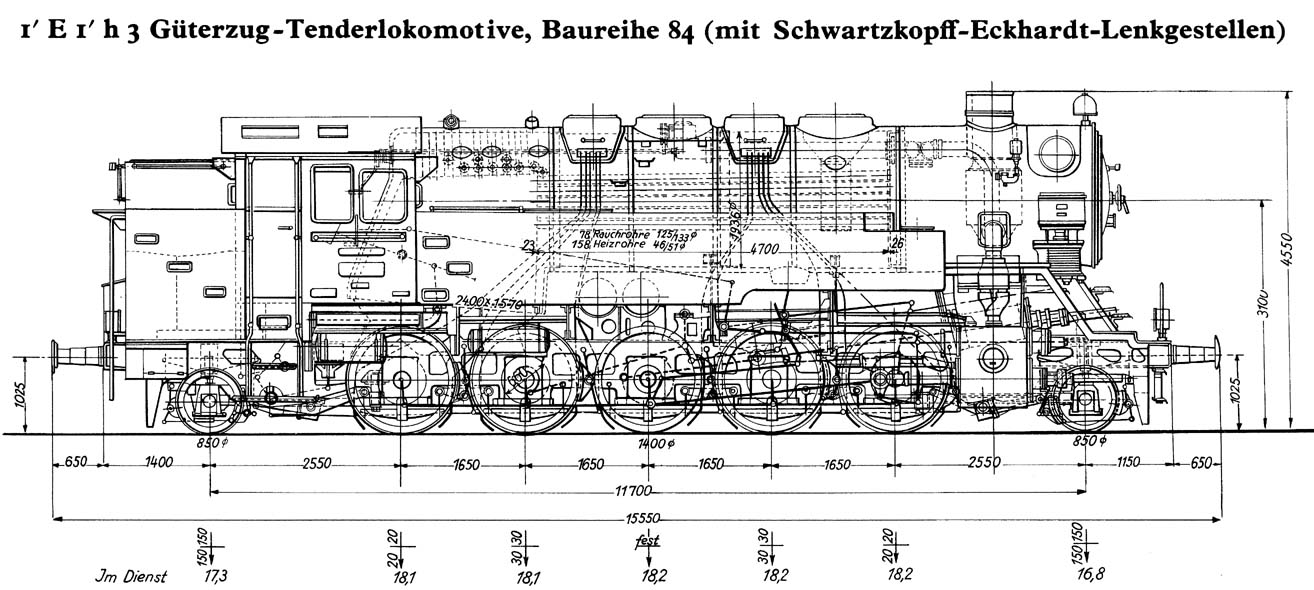

Locomotive tender pour trains marchandises Série 84
www.voisin.ch/dlok/

Série 84
Locomotive-tender pour trains marchandises

Disposition d'essieux1'E 1' h3
Année de construction1934
Machines construites12
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière850 mm
Empattement rigide-
Empattement total11700 mm
Longueur hors tampons15 550 mm
Vitesse maximale80 km/h
Puissance1940 CV
Timbre de chaudière16 bar
Surface de grille3,76 m2
Surface de chauffe directe14,2 m2
Surface de chauffe  210,10 m2
Surface de surchauffe85,00 m2
Diamètre des cylindres500 mm
Course des pistons660 mm
Charge max. par essieu18,3 t
Masse adhérente91,3 t
Masse en service125,5 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952
Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
