Série 82
Locomotive-tender pour trains marchandises

Disposition d'essieuxE h2
Année de construction1950
Machines construites41
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant-
Essieux porteurs Ø arrière-
Empattement rigide-
Empattement total6600 mm
Longueur hors tampons14 060 mm
Vitesse maximale70 km/h
Puissance1290 CV
Timbre de chaudière14 bar
Surface de grille2,39 m2
Surface de chauffe directe12,6 m2
Surface de chauffe  122,21 m2
Surface de surchauffe51,90 m2
Diamètre des cylindres600 mm
Course des pistons660 mm
Charge max. par essieu18,9 t
Masse adhérente91,8 t
Masse en service91,8 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

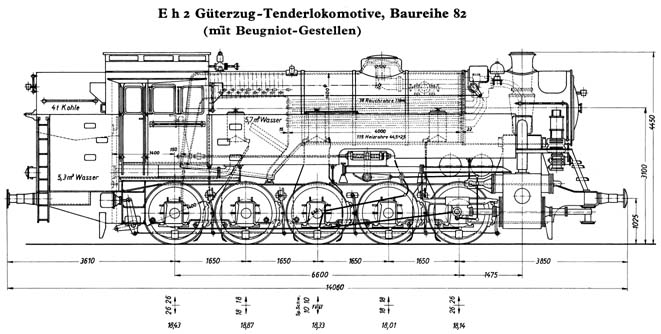

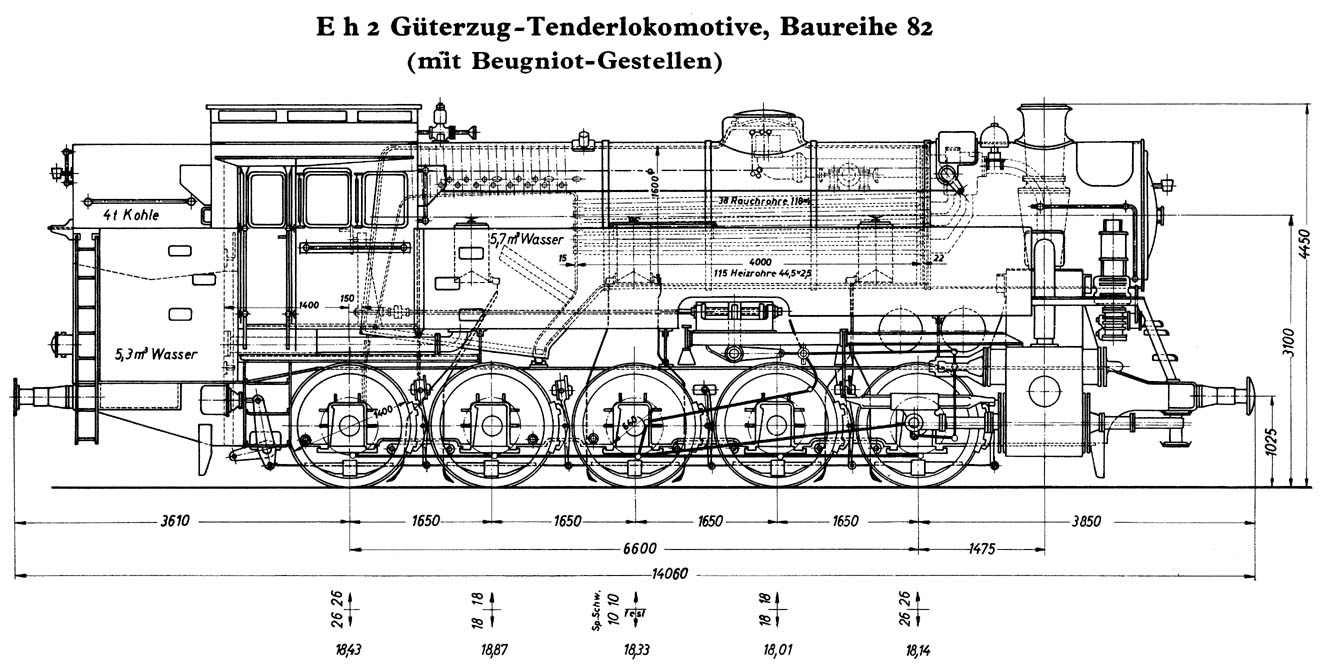

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
