Série 80
Locomotive-tender pour trains marchandises
|
| Disposition d'essieux | C h2 |
| Année de construction | 1927 |
| Machines construites | 39 |
| Essieux
moteurs et accouplés
Ø | 1100 mm |
| Essieux porteurs
Ø avant | - |
| Essieux porteurs
Ø arrière | - |
| Empattement rigide | 3200 mm |
| Empattement total | 3200 mm |
| Longueur hors tampons | 9 670 mm |
| Vitesse maximale | 45 km/h |
| Puissance | 575 CV |
|
| Timbre de chaudière | 14 bar |
| Surface de grille | 1,54 m2 |
| Surface de chauffe directe | 6,6 m2 |
| Surface de chauffe | 69,62 m2 |
| Surface de surchauffe | 25,50 m2 |
| Diamètre des cylindres | 450 mm |
| Course des pistons | 550 mm |
| Charge max. par essieu | 18,2 t |
| Masse adhérente | 54,4 t |
| Masse en service | 54,4 t |
|
Sources :
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

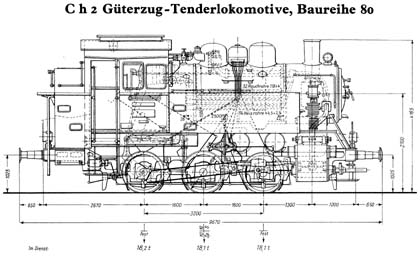

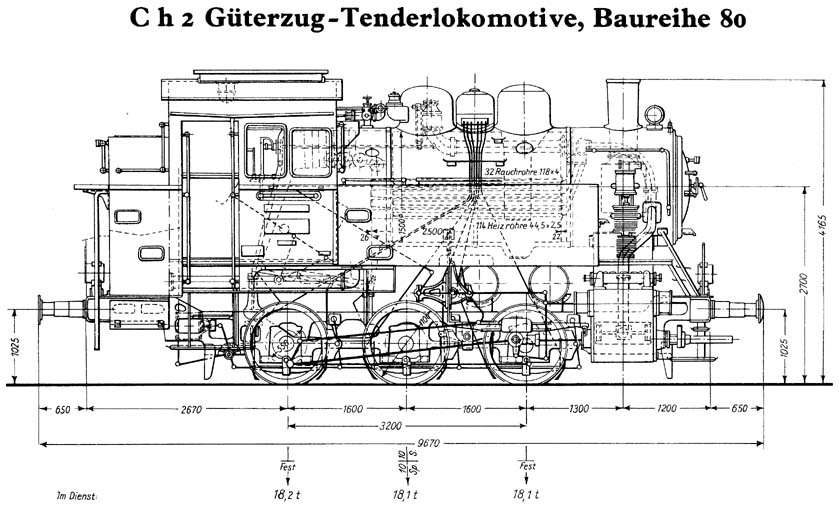

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
|
