Locomotive-tender pour trains voyageurs Baureihe 62
www.voisin.ch/dlok/

Série 62
Locomotive-tender pour trains voyageurs

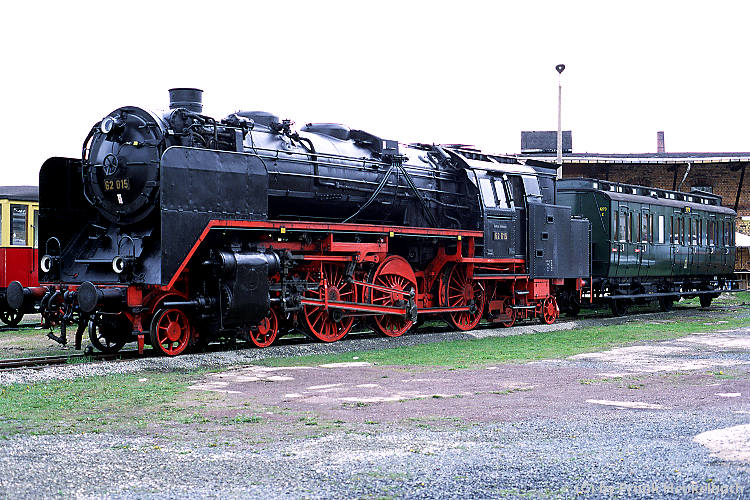

62 015 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux2'C 2' h2
Année de construction1928
Machines construites15
Essieux moteurs et accouplés Ø1750 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière850 mm
Empattement rigide5000 mm
Empattement total13300 mm
Longueur hors tampons17 140 mm
Vitesse maximale100 km/h
Puissance1680 CV
Timbre de chaudière14 bar
Surface de grille3,55 m2
Surface de chauffe directe15,0 m2
Surface de chauffe  195,95 m2
Surface de surchauffe72,50 m2
Diamètre des cylindres600 mm
Course des pistons660 mm
Charge max. par essieu20,3 t
Masse adhérente60,8 t
Masse en service123,6 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

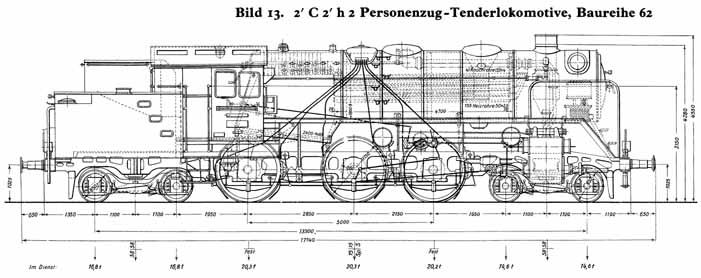

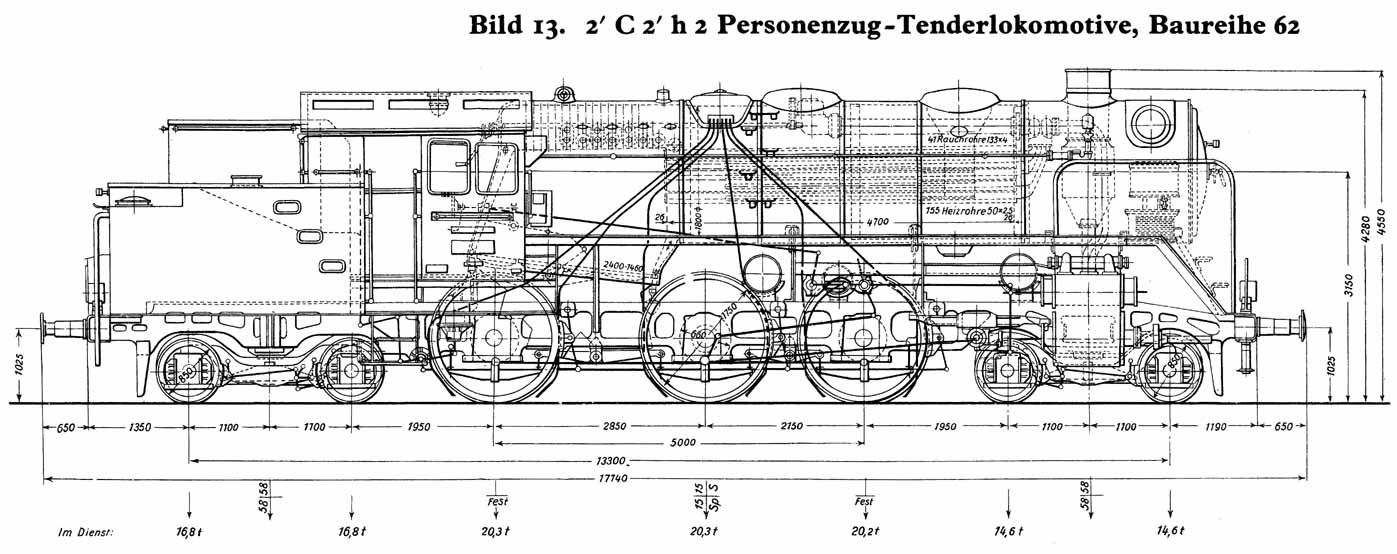

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
