Locomotive pour trains marchandises de la série 50
www.voisin.ch/dlok/

Série 50
Locomotive pour trains marchandises

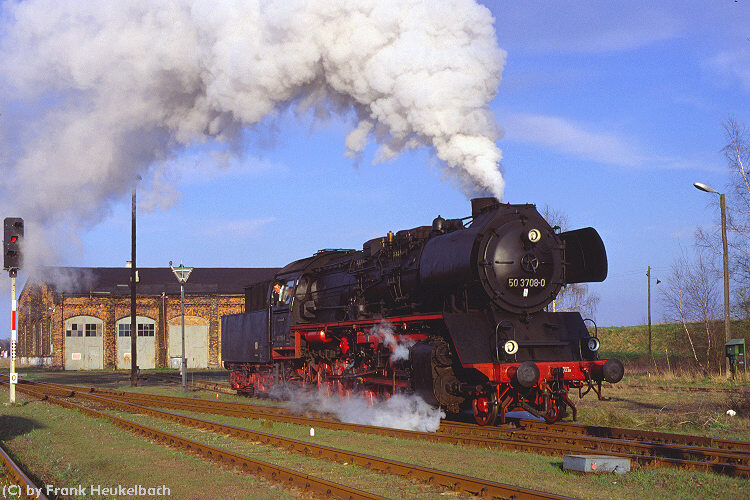

50 3708 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux1'E h2
Année de construction1939
Machines construites3164 (dans toute l'Europe)
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière-
Empattement rigide3300 mm
Empattement total9200 mm
Longueur hors tampons22 940 mm
Vitesse maximale80 km/h
Puissance1625 CV
Timbre de chaudière16 bar
Surface de grille3,89 m2
Surface de chauffe directe15,9 m2
Surface de chauffe  177,83 m2
Surface de surchauffe68,94 m2
Diamètre des cylindres600 mm
Course des pistons660 mm
Charge max. par essieu15,2 t
Masse adhérente75,3 t
Masse en service86,9 t
Tender2'2' T 26 et 2'2' T 30
Plus sur la série 50 : http://perso.orange.fr/dampflok/p/50.htm

Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

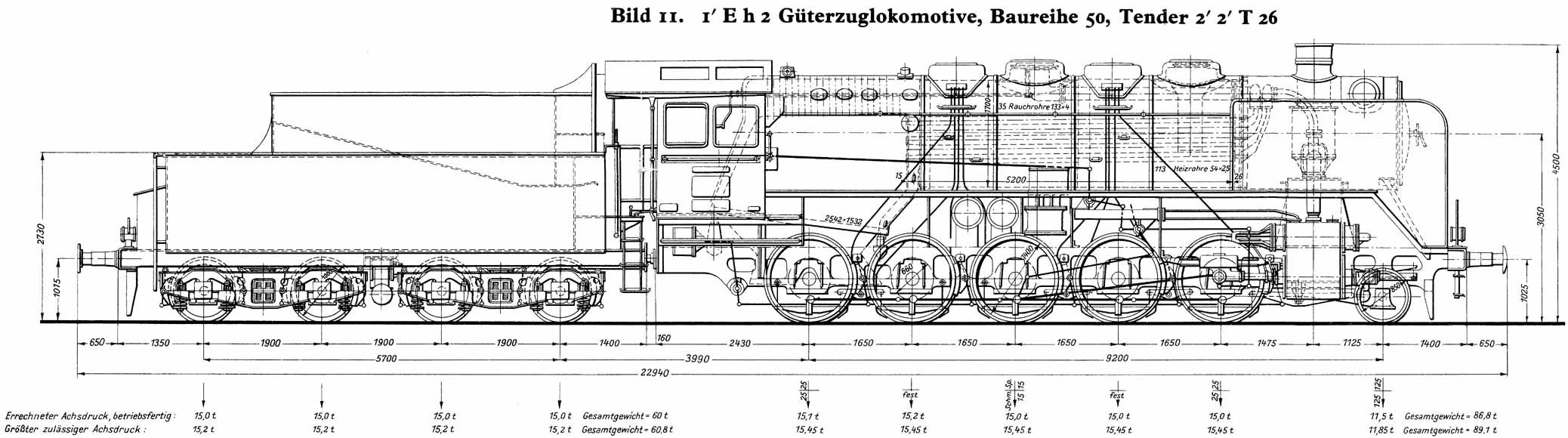

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
