Série 44
Locomotive pour trains marchandises

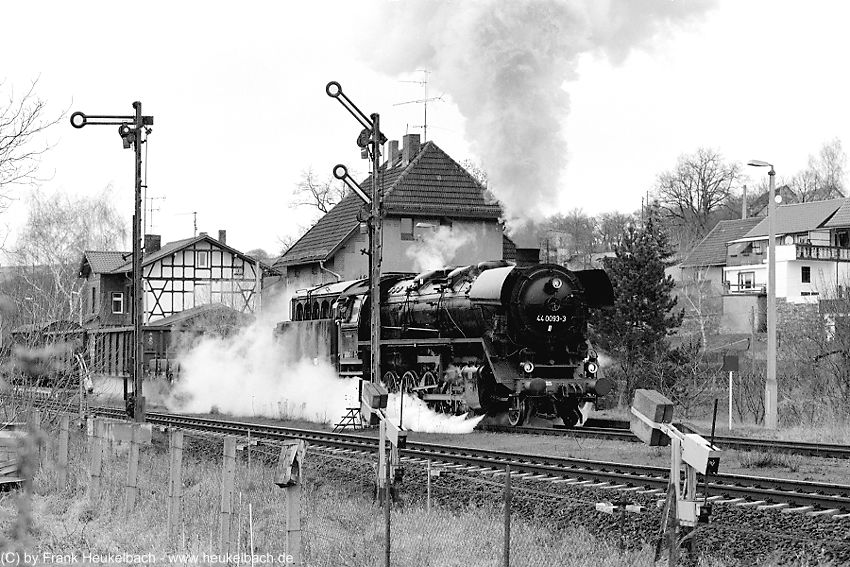

44 0093 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux1'E h3
Année de construction1926
Machines construitesca. 2000
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière-
Empattement rigide3400 mm
Empattement total9650 mm
Longueur hors tampons22 620 mm*
Vitesse maximale80 km/h
Puissance1910/2100** CV
** avec chauffe au fuel
Timbre de chaudière16 bar
Surface de grille4,55 m2
Surface de chauffe directe18,0 m2
Surface de chauffe  237,67 m2
Surface de surchauffe100,00 m2
Diamètre des cylindres550 mm
Course des pistons660 mm
Charge max. par essieu19,3 t
Masse adhérente95,9 t
Masse en service110,2 t
Tender2'2' T 30, 2'2' T 32* et 2'2' T 34
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

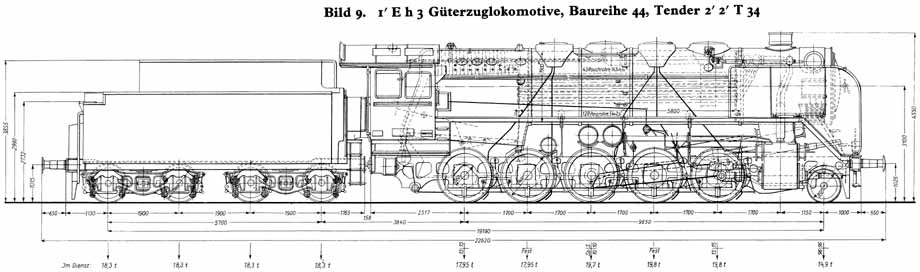

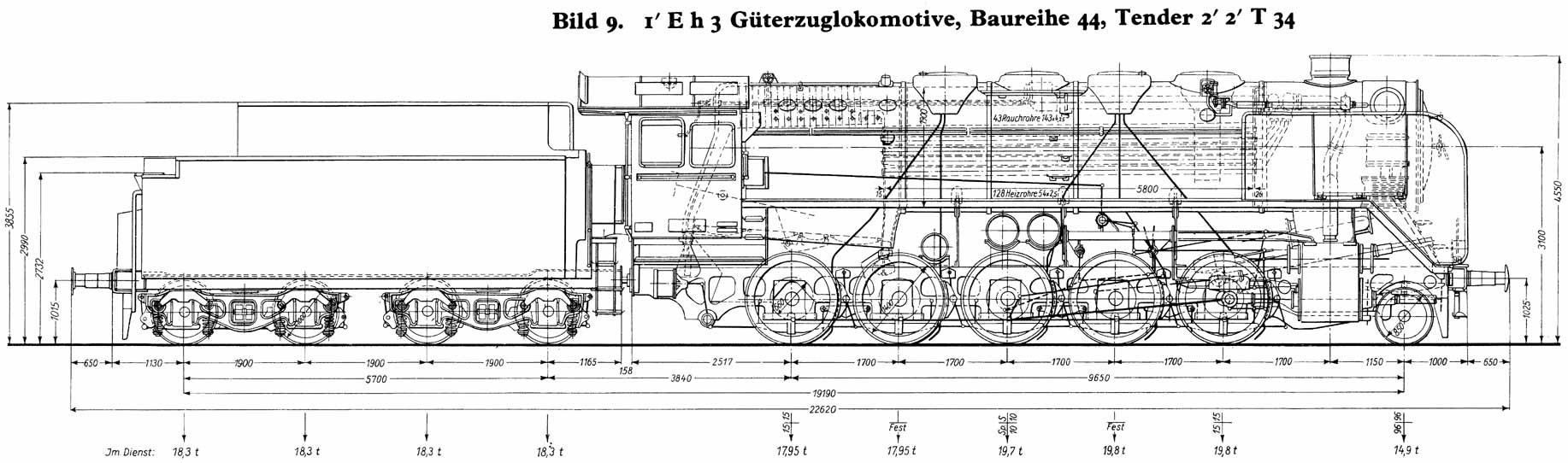

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
