Locomotive pour trains voyageurs de la série 23
www.voisin.ch/dlok/

Série 23
Locomotive pour trains voyageurs

Disposition d'essieux1'C 1' h2
Année de construction1950
Machines construites105
Essieux moteurs et accouplés Ø1750 mm
Essieux porteurs Ø avant1000 mm
Essieux porteurs Ø arrière1250 mm
Empattement rigide2000 mm
Empattement total9900 mm
Longueur hors tampons21 325 mm
Vitesse maximale110 km/h
Puissance1785 CV
Timbre de chaudière16 bar
Surface de grille3,11 m2
Surface de chauffe directe17,1 m2
Surface de chauffe  156,28 m2
Surface de surchauffe73,80 m2
Diamètre des cylindres550 mm
Course des pistons660 mm
Charge max. par essieu18,9 t
Masse adhérente56,0 t
Masse en service82,8 t
Tender2'2' T 31
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

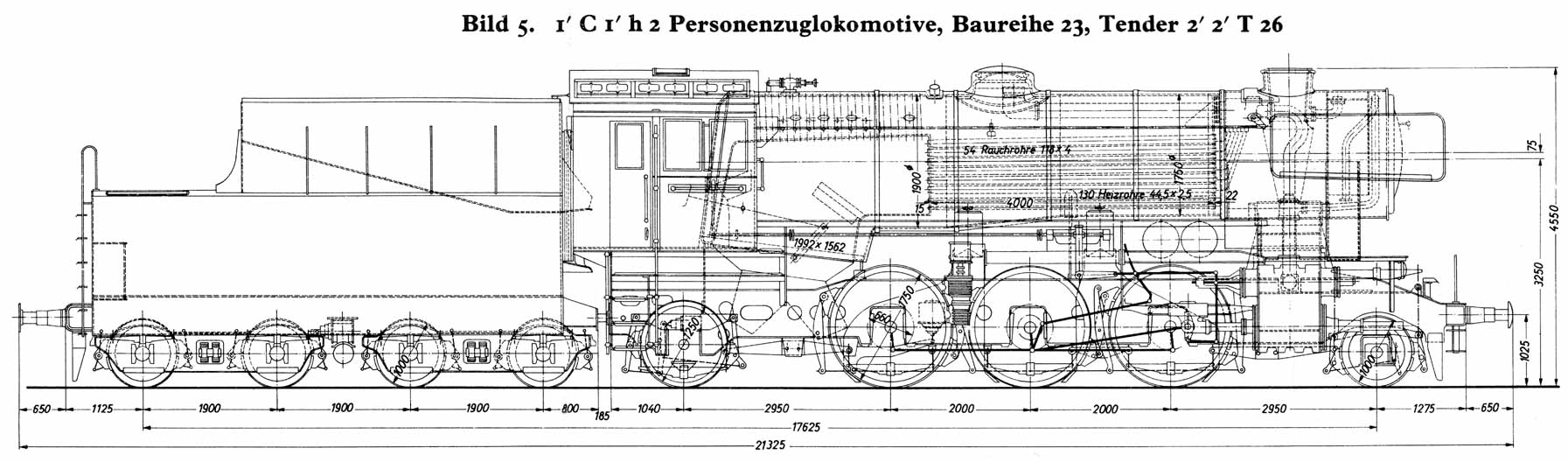

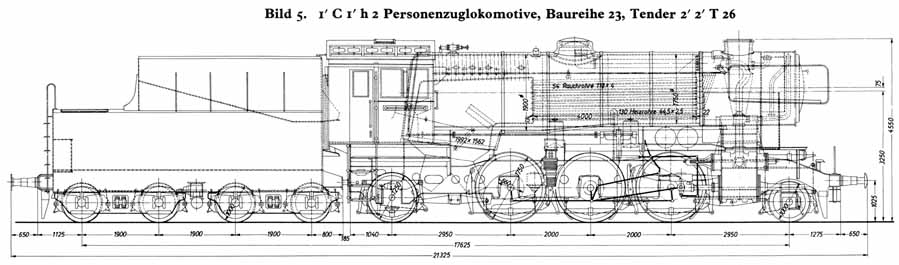

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
