Locomotive pour trains rapides de la série 05
www.voisin.ch/dlok/

Série 05
Locomotive pour trains rapides

Disposition d'essieux2'C 2' h3
Année de construction1935
Machines construites2
Dernière mise hors service1958 (après transformation 1950/51)
Essieux moteurs et accouplés Ø2300 mm
Essieux porteurs Ø avant1100 mm
Essieux porteurs Ø arrière1100 mm
Empattement rigide5100 mm
Empattement total13900 mm
Longueur hors tampons26 265 mm
Vitesse maximale175 km/h
Puissance2360 CV
Timbre de chaudière20 bar
Surface de grille4,71 m2
Surface de chauffe directe18,5 m2
Surface de chauffe  255,52 m2
Surface de surchauffe90,00 m2
Diamètre des cylindres450 mm
Course des pistons660 mm
Charge max. par essieu19,4 t
Masse adhérente57,7 t
Masse en service129,9 t
Tender2'3 T 37 St
Plus sur la série 05 : http://perso.orange.fr/dampflok/p/05.htm

Sources :
 www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Leitfaden für den Dampflokomotivdienst, 3. Aufl., Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Leipzig 1939

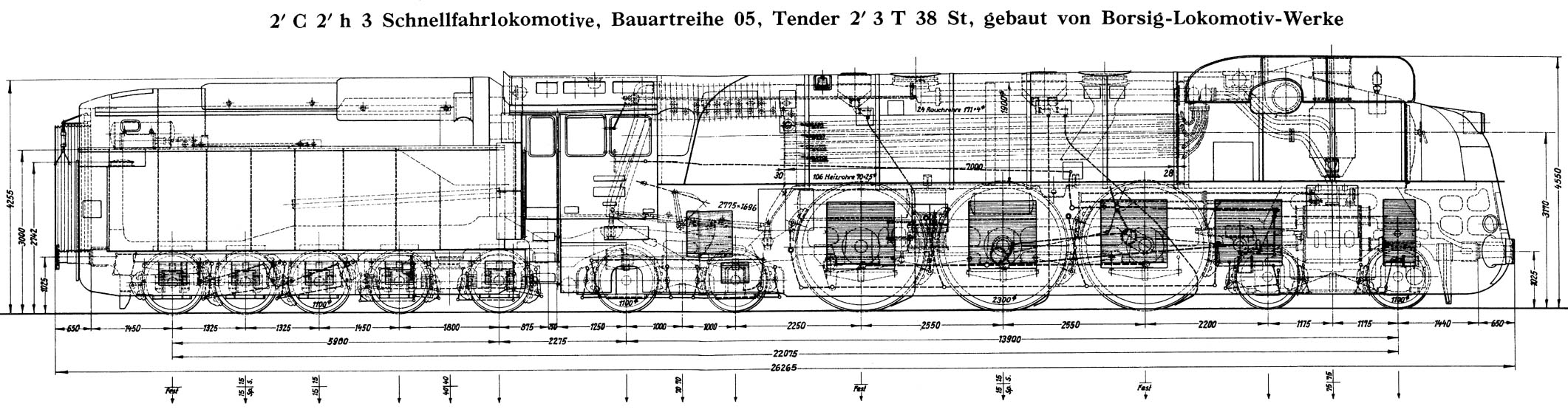

Grafik: Leitfaden für den Dampflokomotivdienst, 3. Aufl., Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Leipzig 1939
