Locomotive pour trains rapides 05 003 (Locomotive d'essais)
www.voisin.ch/dlok/

Série 05 003
Locomotive pour trains rapides
(Locomotive d'essais)

Disposition d'essieux2'C 2' h3
Année de construction1937
Machines construites1
Dernière mise hors service1958 (après transformation 1944/45)
Essieux moteurs et accouplés Ø2300 mm
Essieux porteurs Ø avant1100 mm
Essieux porteurs Ø arrière1100 mm
Empattement rigide5100 mm
Empattement total13 825 mm
Longueur hors tampons27 000 mm
Vitesse maximale175 km/h
Puissance2400 CV
Timbre de chaudière20 bar
Surface de grille4,40 m2
Surface de chauffe directe18,5 m2
Surface de chauffe  226,52 m2
Surface de surchauffe81,90 m2
Diamètre des cylindres450 mm
Course des pistons660 mm
Charge max. par essieu19,1 t
Masse adhérente56,0 t
Masse en service124,0 t
Tender2'3 T 38,5 St
Plus sur la série 05 : http://perso.orange.fr/dampflok/p/05.htm

Sources :
 www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Leitfaden für den Dampflokomotivdienst, 3. Aufl., Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Leipzig 1939

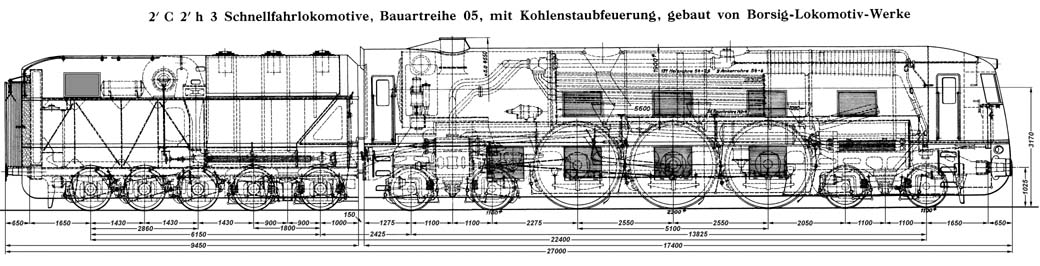

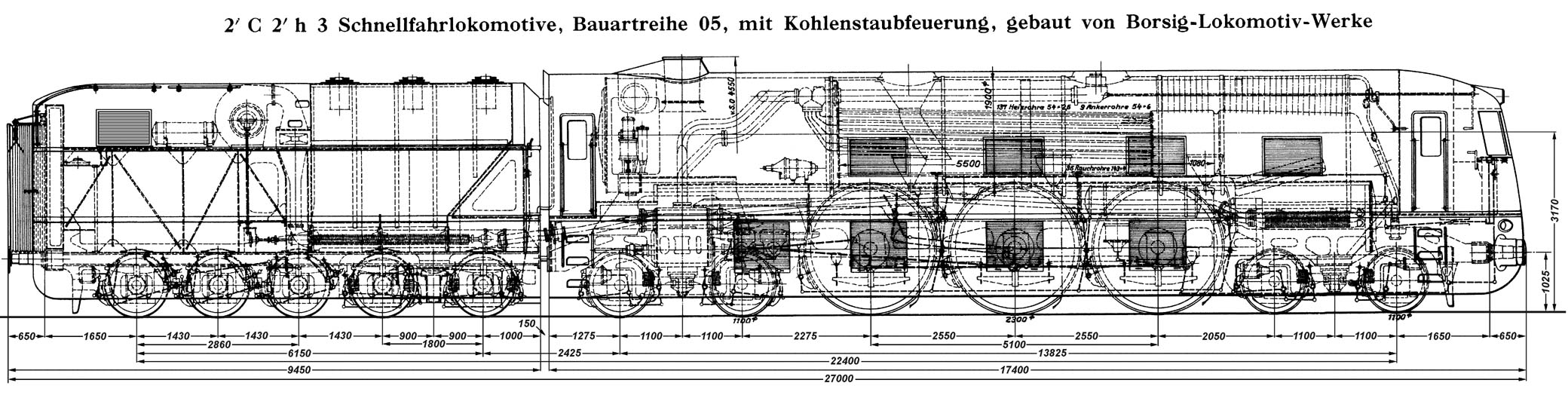

Grafik: Leitfaden für den Dampflokomotivdienst, 3. Aufl., Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Leipzig 1939
