Série Eb 3/5
5801 - 5834
Locomotive universelle

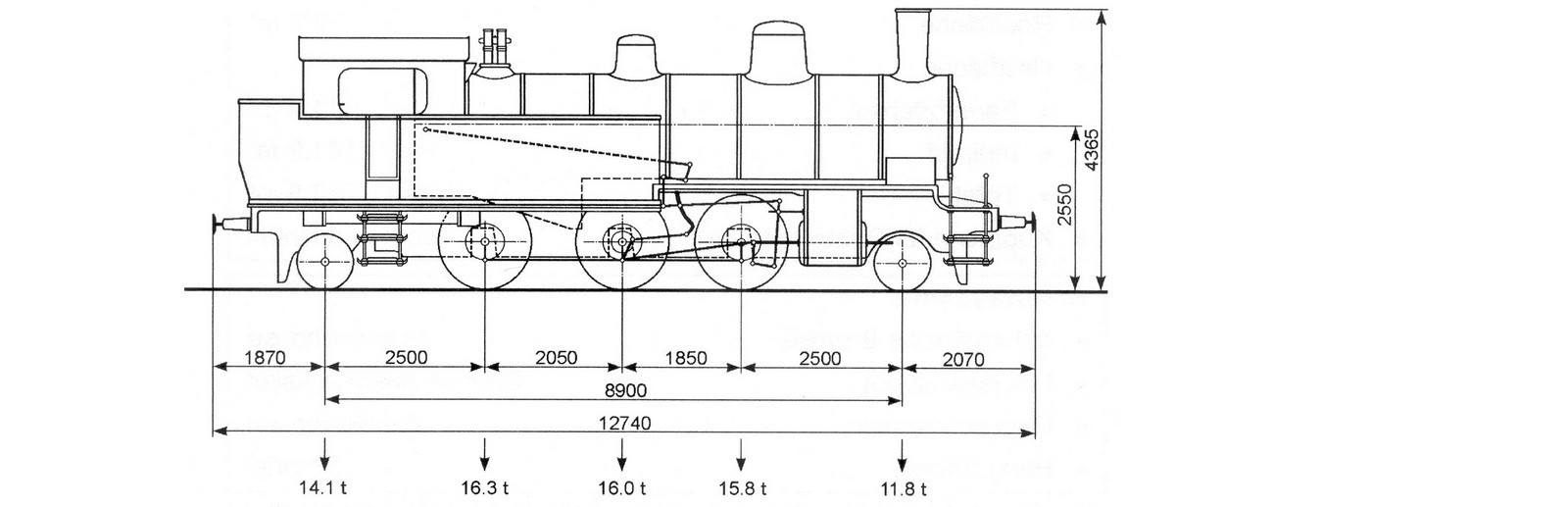

Photo d'usine

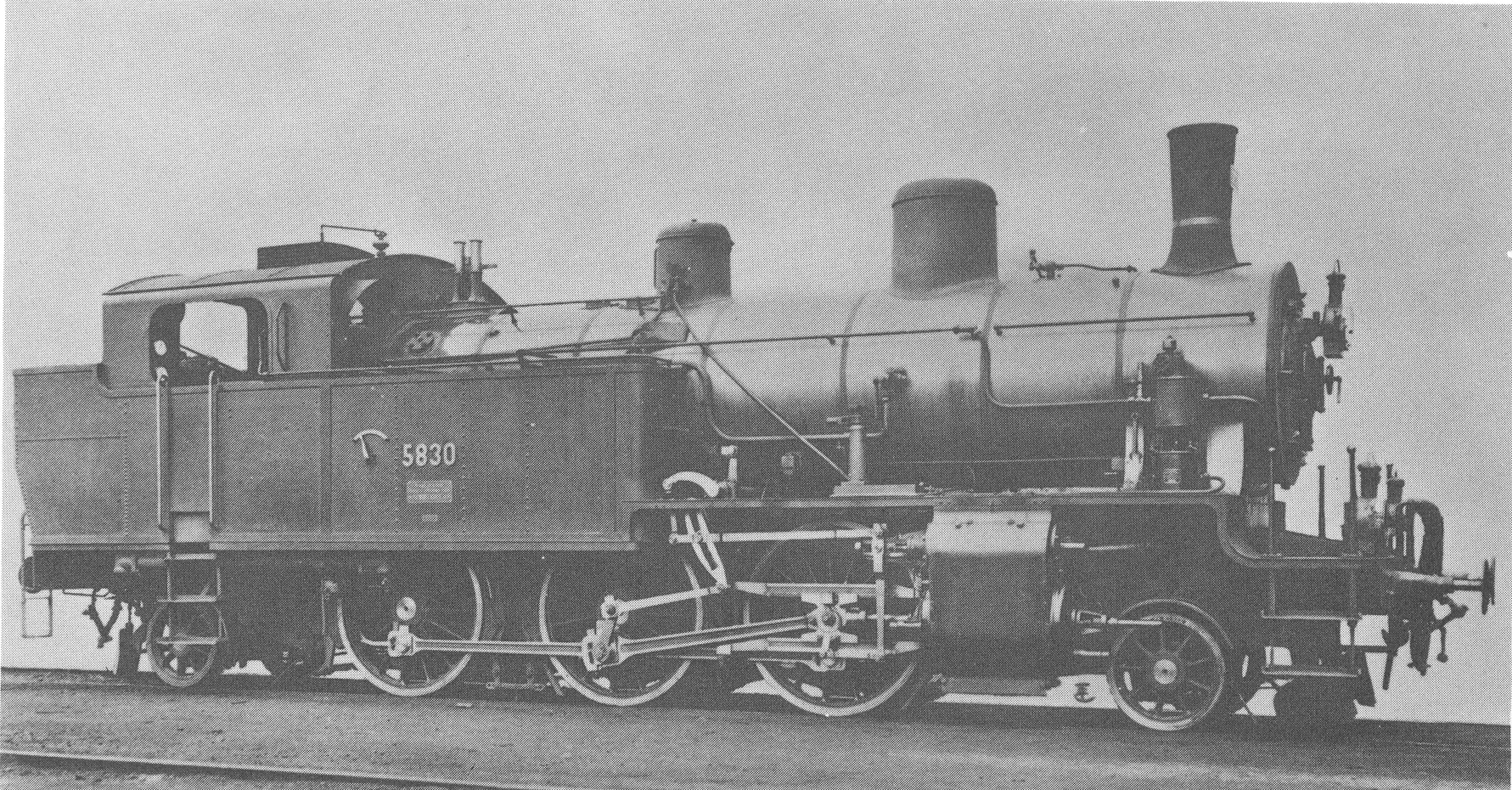

Photo archives CFF
|
| Disposition d'essieux | 1'C 1' h2 |
| Année de construction | 1911-1916 |
| Machines construites | 34 (No 5801-5834) |
| Mise hors service | 1950-1965 |
| Essieux moteurs et accouplés
Ø | 1520 mm |
| Essieux porteurs Ø avant | ____________ mm |
| Essieux porteurs Ø arrière | ____________ mm |
| Empattement rigide | 2050 mm |
| Empattement total | 8900 mm |
| Longueur hors tampons | 12 740 mm |
| Largeur | ____________ mm |
| Hauteur | 4365 mm |
| Vitesse maximale | 75 / 75* km/h |
| Puissance | 730 kW / 990 CV** |
| Frein à air | Westinghouse P 45 t |
| Frein à main | Vis 24 t |
| | |
| * en marche arrière | **
(à 70 km/h) |
|
| Timbre de chaudière | 12 bar |
| Contenu de la chaudière *** | 4,9 - 5,8 m3 |
| Surface de grille | 2,3 m2 |
| Surface de chauffe directe | 11,4 m2 |
| Longueur des tubes | 4200 mm |
| Surface de chauffe des tubes bouilleurs (132) | ____________ m2
(tous tubes 141,9 m2) |
| Surface de chauffe des tubes à fumée (18) | ____________ m2 |
| Surface de vaporisation | ____________ m2 |
| Surface de surchauffe | 33,5 m2 |
| Surface de chauffe totale | 153,3 m2 |
| Hauteur médiane de la chaudière | 2550 mm |
| Diamètre des cylindres | 520 mm |
| Course des pistons | 600 mm |
| Charge max. par essieu | 16,3 t |
| Masse à vide | 58 t |
| Masse en service | 74 t |
| Masse adhérente | 48 t |
| | |
| *** 150 mm au-dessus du ciel de foyer | |
|
|
Résumé technique et historique
L'Eb 3/5 a été construite en fonction du besoin de locomotives-tender
universelles, spécialement pour l'utilisation en service de banlieue avec des
temps de rebroussement courts. Elle devait pouvoir rouler à la même vitesse en
marche avant et arrière, ceci afin de pouvoir éviter de tourner la locomotive
dans les gares terminus.La chaudière et la machine à vapeur ont été reprises
sans grandes modifications de la B 3/4 déjà en service (1301 - 1369) qui avait
fait ses preuves. Il s'agit d'une machine à vapeur surchauffée, à deux
cylindres, équipée de la distribution Walschaert. Le diamètre des cylindres a été réduit de 20 mm afin de tenir
compte des conditions d'adhérence différentes de la locomotive-tender.
Afin de permettre la même vitesse maximale dans les deux sens de marche, un
essieu Adams arrière a été installé. L'essieu porteur avant était combiné avec
le premier essieu moteur en un
Bogie-Bissel de construction Helmholtz-Winterthur,
à l'exception des machines 5826 et 5827 équipées d'un essieu Adams à l'avant
également.
Si la place exigüe pour la réserve de combustible comme pour le personnel était quelque peu problématique,
on a obtenu de bonnes conditions de desserte pour les longs trajets en marche arrière
par la double disposition de certains instruments.
Consommation
| Charbon | 0,12 kg / t masse du train et km |
| Eau | 0,9 kg / t masse du train et km |
Puissance
Les charges normales que la loc peut remorquer aujourd'hui en exploitation historique correspondent à environ 60 % des valeurs originales
... cela sur le réseau à voie normale, entre les trains du service régulier, avec l'horaire actuel.
| 0 ‰ | 10 ‰ |
20 ‰ |
27 ‰ |
| Service historique |
480 t | 240 t |
120 t | 85 t |
Engagement et attribution dans les différents dépôts de la locomotive Eb
3/5 5819
| 1912 - 1955 | Bellinzone |
| 1955 - 1958 | Olten |
| 1958 - 1960 | Bellinzone |
| 1960 - 1961 | Lucerne |
| 1961 - 1964 | Olten |
| 1964 - 1965 | Rorschach |
| 1965 | Mise hors service et remisée à Vallorbe |
| 1975 | Classée comme véhicule historique |
| 1975 - | Restaurée et entretenue par l'inspection de dépôt de Zürich, avec le soutien des AP de Biel/Bienne. |
| 1998 - | Remisée à Delémont |
| 2002 - | CFF Historic |
| ?2004 - | Remisée au dépôt de Brugg, auprès de l'association
Verein
Dampfgruppe Zürich, en compagnie d'autres véhicules historiques |
Exemplaires préservés

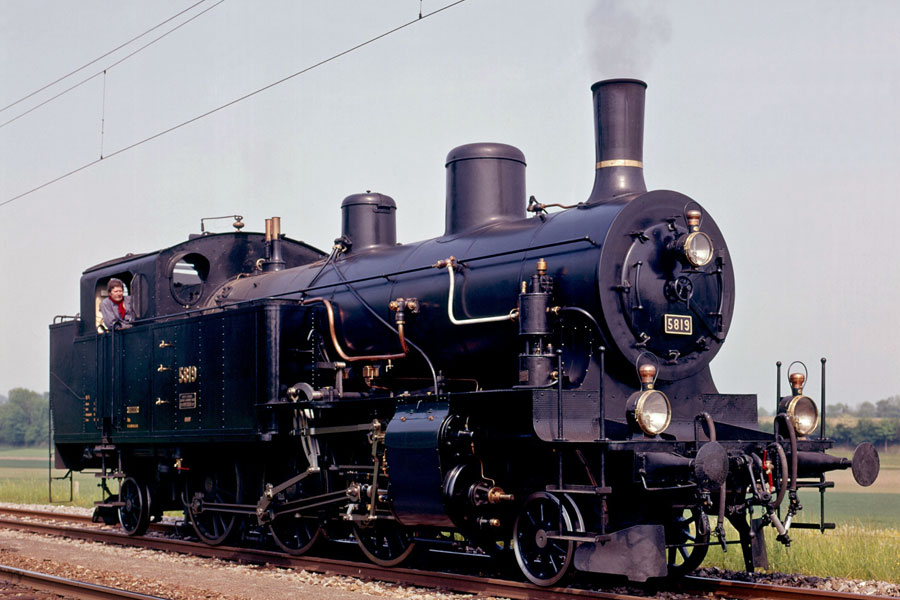

- La 5819 de cette page
Construite en 1912, numéro de fabrique 2220, retirée du service en 1965.
En service
- La 5810
Construite en 1911, numéro de fabrique 2211, retirée du service en 1964, vendue au MThB (même numéro),
vendue en 1974 au Dampf-Bahn Bern (DBB) qui
l'a remisée à Fribourg dès 1975.
En service, après révision générale de 1985 à 2008.
- La 5811
Construite en 1912, numéro de fabrique 2212, retirée du service en 1965, exposée de 1966 à 1974 comme monument à Baden, de 1974 à 1976 au dépôt de Zürich (démontage de quelques pièces pour la révision de la 5819), de 1976 à 2012 au dépôt de Glarus (magasin de pièces détachées pour la 5819).
En cours de révision depuis 2012 au dépôt de Brugg par le l'association Verein Dampfgruppe Zürich.
Sources :
Locomotives CFF : Edité par le Secrétariat général CFF, Bern 1976 (SBB GS1.88 3000)
R 434.2 Règlement concernant les locomotives à vapeur Description et instructions sur la conduite. Ce règlement de 1955 n'est plus en vigueur, mais reste une précieuse source d'informations.
R HIST 100.1 Grundlagen über die Dampflokomotiven. Beschreibung und Anleitung für die Bedienung (2006 - Neuausgabe)
Compilation des R 310.4 et R 434.2.
