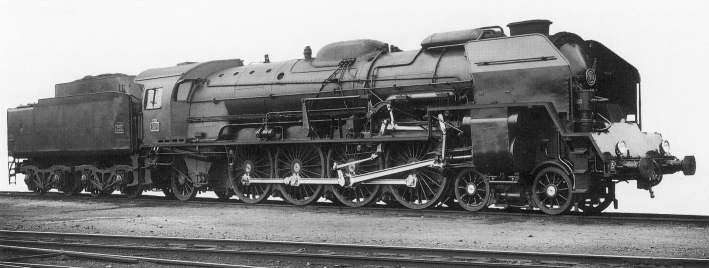

![]() La 241-P-1 en el momento de su entrega... |

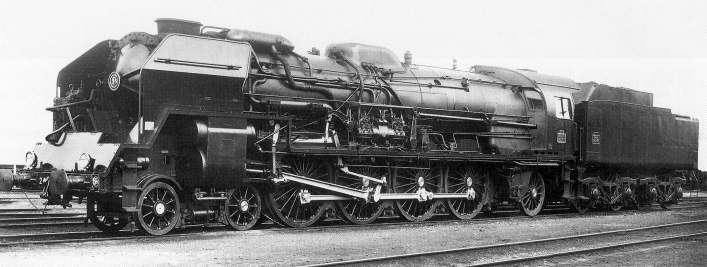

![]() ... la presencia de los conductos de la bomba ACFI le da un aspecto más recargado en el lado izquierdo de la máquina |

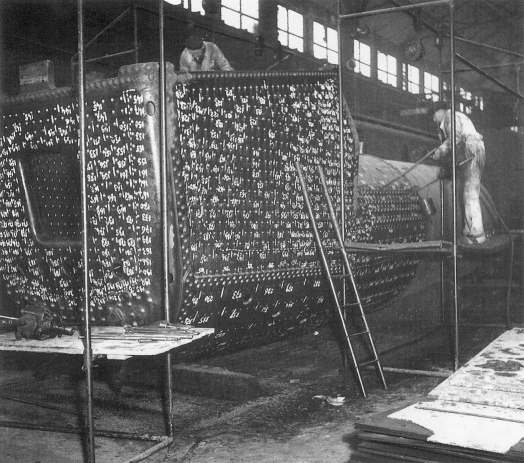

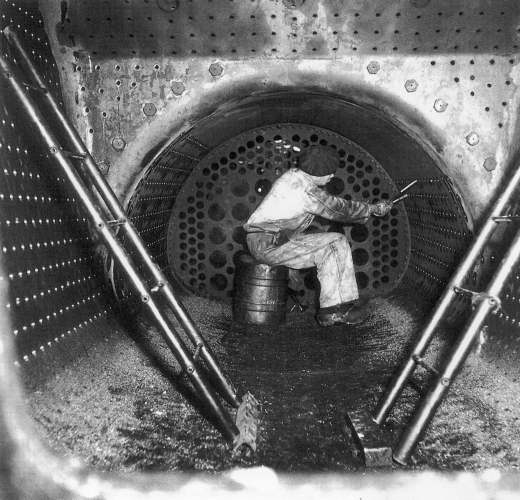

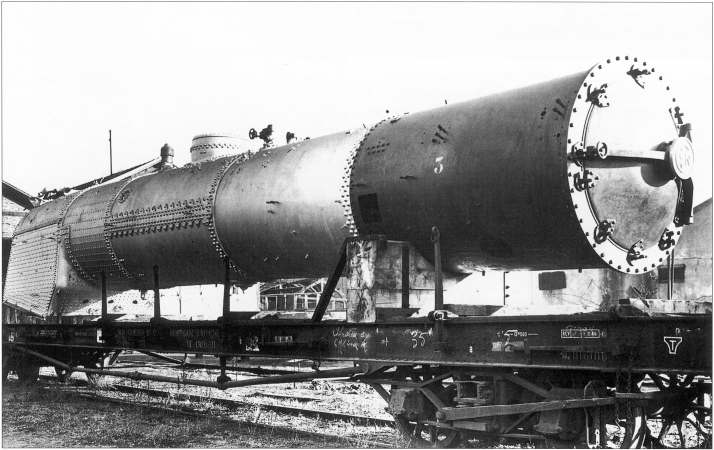

Fabricación de las calderas:

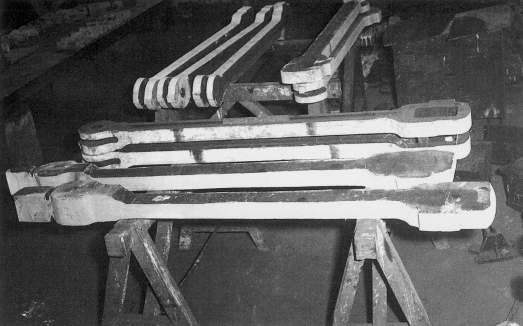

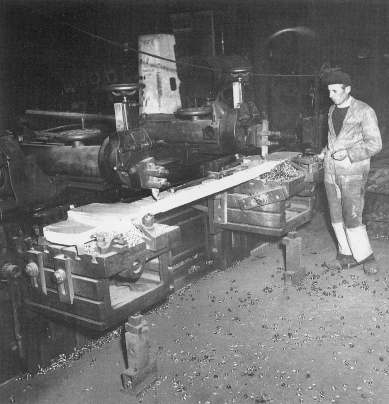

Fabricación de las bielas:
Montaje de las máquinas:

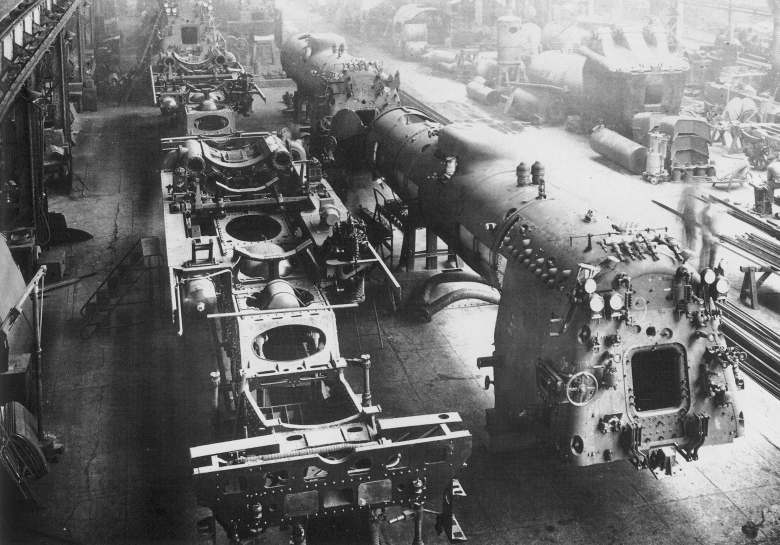

Vista de conjunto de la nave de montaje con los cuerpos cilíndricos listos para ser instalados sobre sus respectivos chasis
![]() Eje acodado, en cuyas imponentes excéntricas se montan las bielas de la distribución interior (baja presión) |

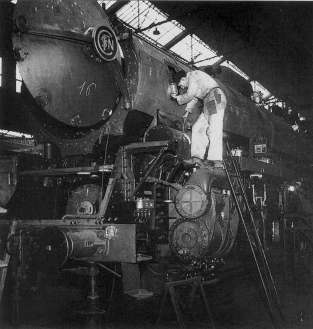

![]() Cuerpo cilíndrico puesto sobre el chasis. El conjunto que aún no tiene ruedas, está colocado sobre caballetes. Se realizan las conexiones de los conductos de vapor |
Interior de la cabina de una 241-P:
Le Mans, julio de 1968
Otras páginas relacionadas:
Desarrollo de las 241-P-1 à 35 basadas en el prototipo 241-C-1 |

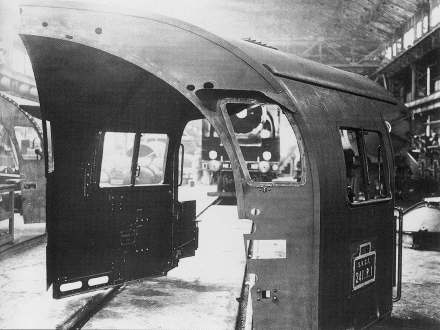

![]() Cabina de la 241-P-1 |
Biographia:
Descriptif
des locomotives à vapeur type 241 P compound à 4 cylindres à haute surchauffe
de M. CHAN, Ingénieur en Chef à la S.N.C.F. et M. THOMACHOT, Ingénieur aux
Etablissements Schneider.
Las fotos de esta página han sido extraídas del libro "Les
locomotives à vapeur unifiées 241P, 240P, 150P" de Bernard Collardey et
André Rasserie, ISBN 2-902 808-93-3, editado por
