Equipement de frein

Locomotive



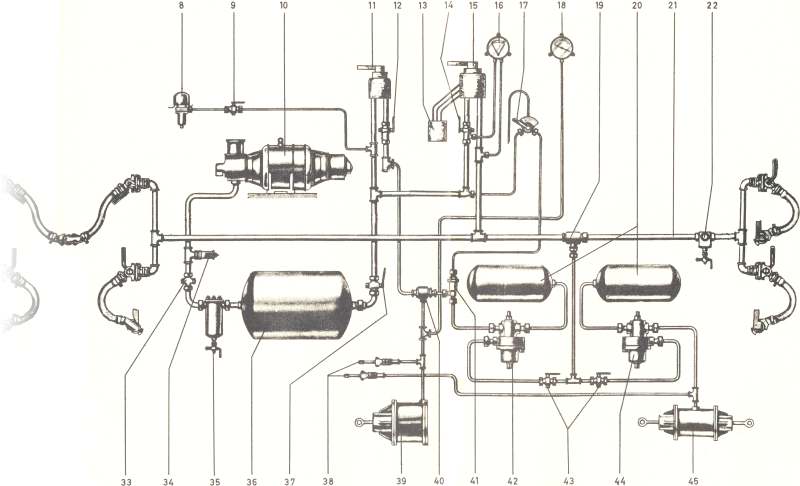

Equipement de frein d'une locomotive
Equipement de frein d'une locomotive
  1. Automate du compresseur
  2. Robinet d'arrêt
  3. Compresseur
  4. Robinet du frein de manoeuvre
  5. Robinet RV
  6. Réservoirs du robinet de mécanicien
  7. Robinet BV
  8. Robinet de mécanicien
  9. Manomètre double
  10. Robinet d'inversion MV
  11. Manomètre
  12. Attrape-poussière
  13. Réservoir auxiliaire (véhicule moteur)
  14. Conduite générale (véhicule moteur)
  15. Poche de vidange
  1. Valve de retenue
  2. Valve de sûreté
  3. Séparateur d'huile
  4. Réservoir principal
  5. Robinet d'arrêt
  6. Valves de décharge (dans la cabine de conduite)
  7. Cylindre de frein (frein d'essieu moteur)
  8. Double valve de retenue
  9. Valve MV
  10. Distributeur (frein d'essieu moteur)
  11. Robinet d'isolement
  12. Distributeur (frein d'essieu porteur)
  13. Cylindre de frein double

Voiture

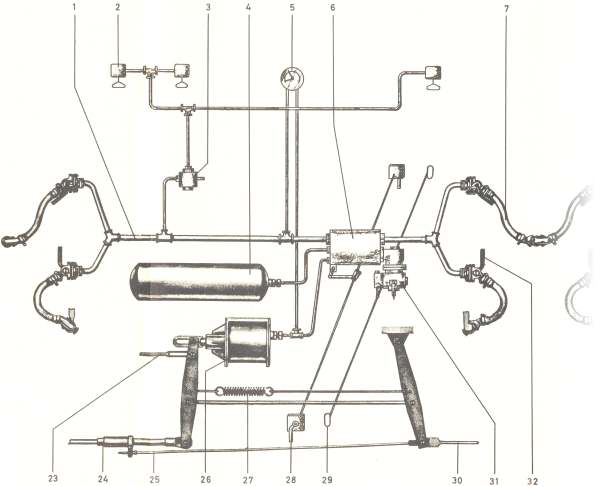

Equipement de frein d'une voiture voyageurs
Equipement de frein d'une voiture voyageurs
  1. Conduite générale (voiture)
  2. Boîte du frein d'urgence
  3. Valve du frein d'urgence
  4. Réservoir auxiliaire (voiture)
  5. Manomètre double à aiguille témoin
  6. Réservoir de commande
  7. Accouplement de frein
  1. Timonerie du frein à main
  2. Régleur de timonerie
  3. Tige d'asservissement
  4. Cylindre de frein
  5. Ressort de rappel
  6. Robinet d'isolement du frein
  1. Poignée de la valve de décharge
  2. Aux sabots de frein
  3. Distributeur
  4. Robinet d'arrêt

Wagon

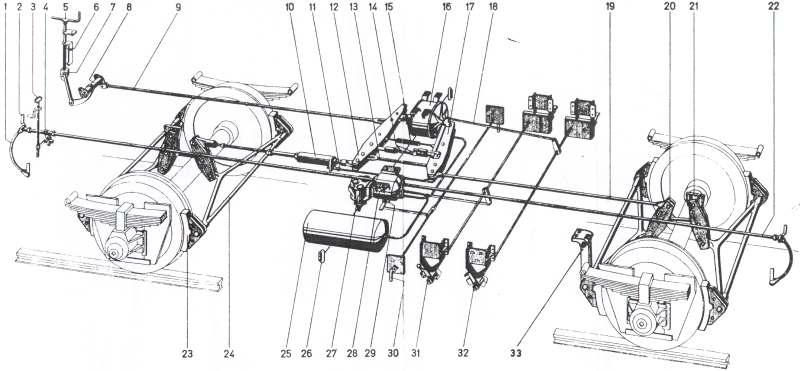

Equipement de frein d'un wagon marchandises avec régleur de timonerie et dispositifs d'inversion MV et vide-chargé
Equipement de frein d'un wagon marchandises avec régleur de timonerie et dispositifs d'inversion MV et vide-chargé

  1. Accouplement de frein
  2. Robinet d'arrêt
  3. Poignée du frein d'urgence
  4. Robinet du frein d'urgence
  5. Manivelle du frein à main
  6. Vis du frein à main
  7. Ecrou de la vis du frein à main
  8. Arbre de frein
  9. Tirant du frein à main
  10. Régleur de timonerie
  11. Tige d'asservissement du régleur
  12. Balancier horizontal
  1. Tringle de charge
  2. Tustop avec tringle de vide
  3. Ressort de rappel
  4. Cylindre de frein
  5. Balancier à point fixe
  6. Tringle d'inversion du Tustop
  7. Tirant du frein
  8. Balancier vertical
  9. Point fixe
  10. Conduite générale
  11. Sabot de frein
  12. Triangle de frein
  1. Réservoir auxiliaire
  2. Poignée de la valve de décharge
  3. Distributeur
  4. Réservoir de commande
  5. Robinet d'isolement du frein
  6. Poignée du robinet d'isolement du frein
  7. Dispositif MV
  8. Dispositif d'inversion vide-chargé
  9. Bielle de suspension du sabot de frein
