Série 81
Locomotive-tender pour trains marchandises

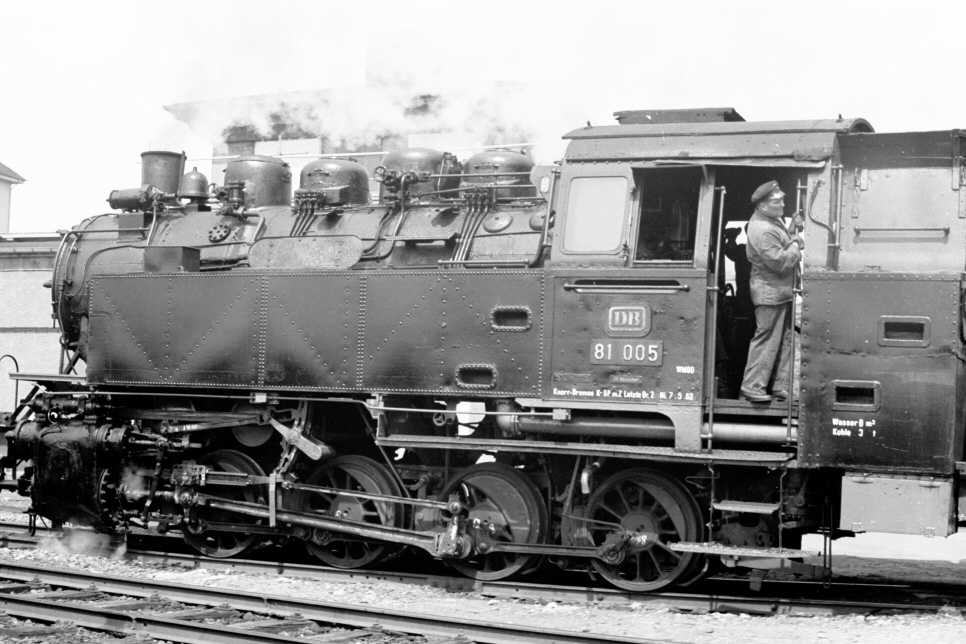

81 005 im Aw Frankfurt-Nied, 1962
Photo: (C) by Hermann Hansel

Disposition d'essieuxD h2
Année de construction1928
Machines construites10
Dernière mise hors service1963
Essieux moteurs et accouplés Ø1100 mm
Essieux porteurs Ø avant-
Essieux porteurs Ø arrière-
Empattement rigide4200 mm
Empattement total4200 mm
Longueur hors tampons11 080 mm
Vitesse maximale45 km/h
Puissance860 CV
Timbre de chaudière14 bar
Surface de grille1,82 m2
Surface de chauffe directe7,7 m2
Surface de chauffe  95,91 m2
Surface de surchauffe34,00 m2
Diamètre des cylindres500 mm
Course des pistons550 mm
Charge max. par essieu17,0 t
Masse adhérente67,5 t
Masse en service67,5 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

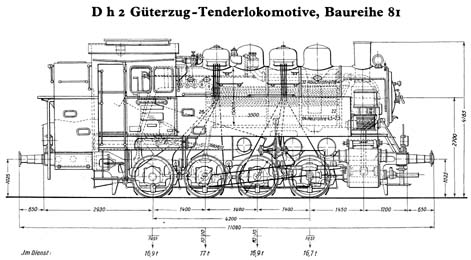

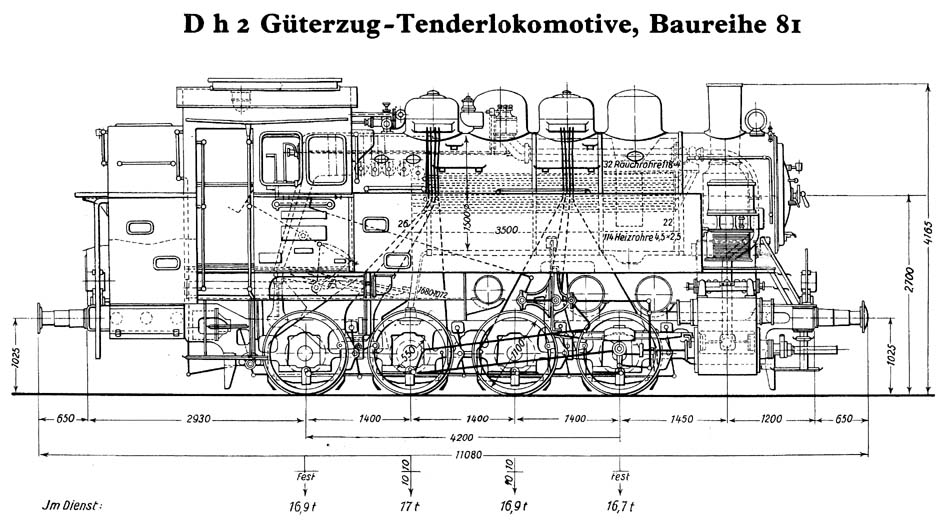

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
