Locomotive-tender pour trains voyageurs Baureihe 65
www.voisin.ch/dlok/

Série 65
Locomotive-tender pour trains voyageurs

Disposition d'essieux1'D 2' h2
Année de construction1951
Machines construites18
Essieux moteurs et accouplés Ø1500 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière850 mm
Empattement rigide3750 mm
Empattement total11975 mm
Longueur hors tampons15 475 mm
Vitesse maximale85 km/h
Puissance1480 CV
Timbre de chaudière14 bar
Surface de grille2,67 m2
Surface de chauffe directe14,8 m2
Surface de chauffe  139,93 m2
Surface de surchauffe62,90 m2
Diamètre des cylindres570 mm
Course des pistons660 mm
Charge max. par essieu16,9 t
Masse adhérente67,6 t
Masse en service107,6 t
Plus sur la série 65 : http://perso.orange.fr/dampflok/p/65.htm

Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

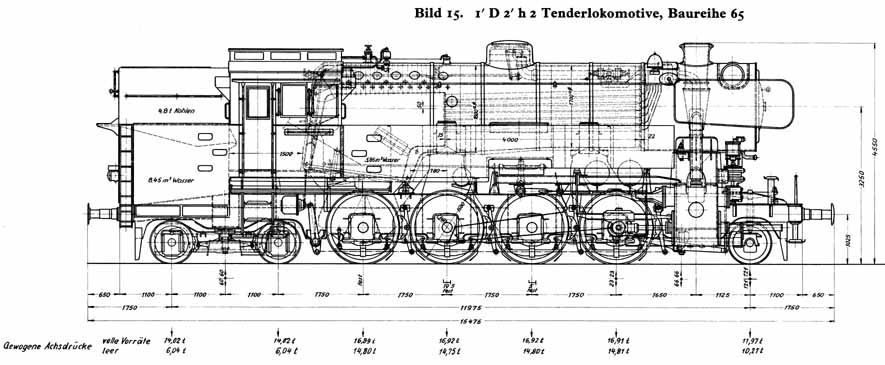

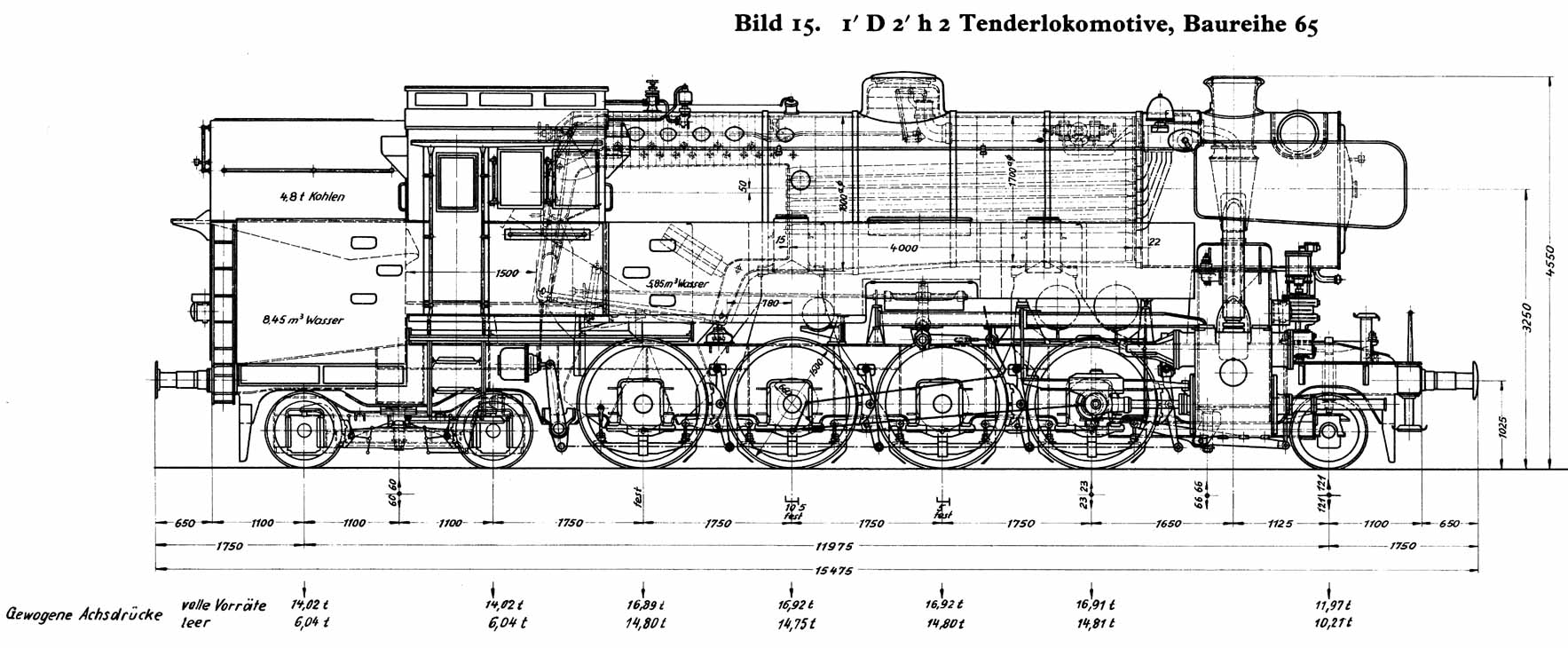

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
