Série 52
Locomotive pour trains marchandises

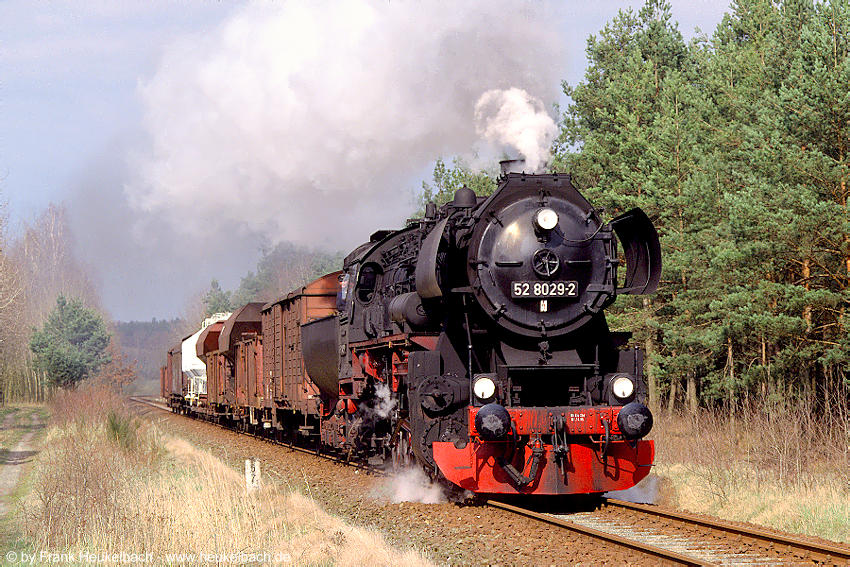

52 8029 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux1'E h2
Année de construction1942
Machines construitesenviron 6285
Dernière mise hors service1963 (DB)
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière-
Empattement rigide3300 mm
Empattement total9200 mm
Longueur hors tampons22 975 mm
Vitesse maximale80 km/h
Puissance1620 CV
Timbre de chaudière16 bar
Surface de grille3,89 m2
Surface de chauffe directe15,9 m2
Surface de chauffe  177,83 m2
Surface de surchauffe68,94 m2
Diamètre des cylindres600 mm
Course des pistons660 mm
Charge max. par essieu15,4 t
Masse adhérente75,7 t
Masse en service84,0 t
Tender2'2' T 30
Plus sur la série 52, en particulier sur la 52 221 : VVT

Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

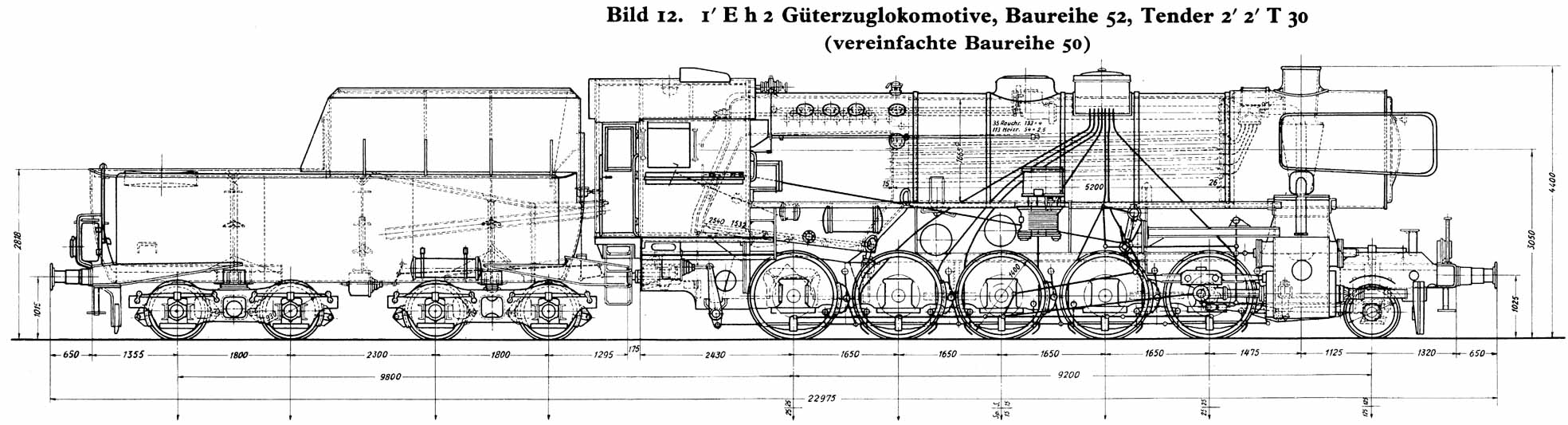

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
