Locomotive pour trains marchandises de la série 45
www.voisin.ch/dlok/

Série 45
Locomotive pour trains marchandises

Disposition d'essieux1'E 1' h3
Année de construction1936
Machines construites28
Essieux moteurs et accouplés Ø1600 mm
Essieux porteurs Ø avant1000 mm
Essieux porteurs Ø arrière1250 mm
Empattement rigide5550 mm
Empattement total13600 mm
Longueur hors tampons25 645 mm
Vitesse maximale90 km/h
Puissance2800/3020* CV
* Locomotive 45 003
Timbre de chaudière16 bar
Surface de grille4,47 m2
Surface de chauffe directe18,7 m2
Surface de chauffe  269,02 m2
Surface de surchauffe120,00 m2
Diamètre des cylindres520 mm
Course des pistons720 mm
Charge max. par essieu19,7 t
Masse adhérente97,2 t
Masse en service125,5 t
Tender2'3 T 38 et 2'3 T 29 Stoker
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

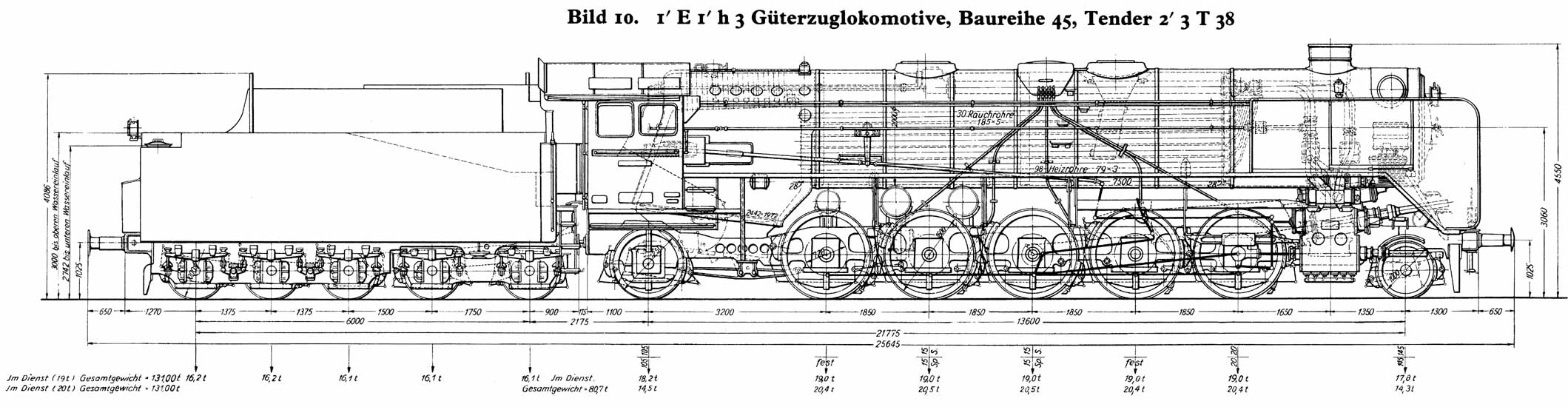

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
