Locomotive pour trains rapides de la série 03
www.voisin.ch/dlok/

Série 03
Locomotive pour trains rapides

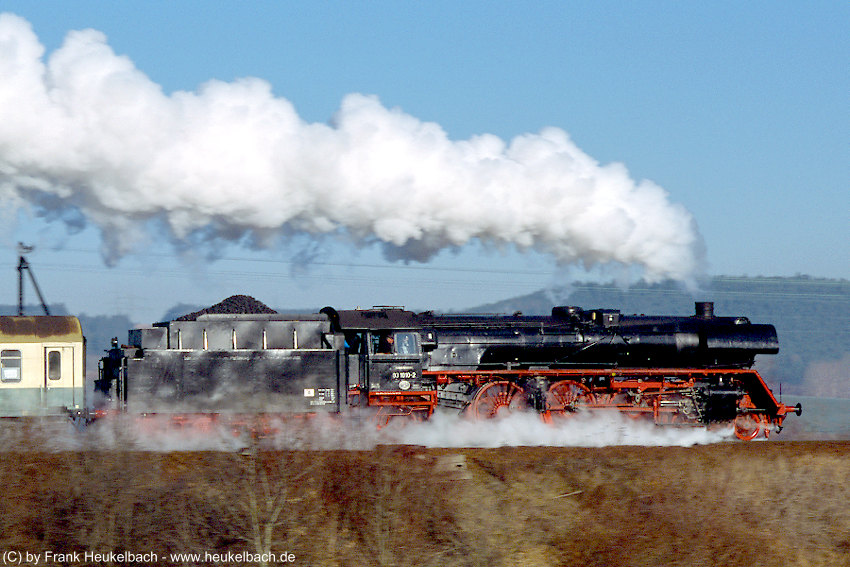

03 1010 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux2'C 1' h2
Année de construction1930
Machines construites298
Essieux moteurs et accouplés Ø2000 mm
Essieux porteurs Ø avant850/1000 mm
Essieux porteurs Ø arrière1250 mm
Empattement rigide4500 mm
Empattement total12000 mm
Longueur hors tampons23 905 mm*
Vitesse maximale130 km/h
Puissance1980 CV
Timbre de chaudière16 bar
Surface de grille3,97 m2
Surface de chauffe directe16,1 m2
Surface de chauffe  201,96 m2
Surface de surchauffe70,00 m2
Diamètre des cylindres570 mm
Course des pistons660 mm
Charge max. par essieu18,2 t
Masse adhérente54,3 t
Masse en service100,3 t
Tender2'2' T 30, 2'2' T 32 und 2'2' T 34*
Sources :
 www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

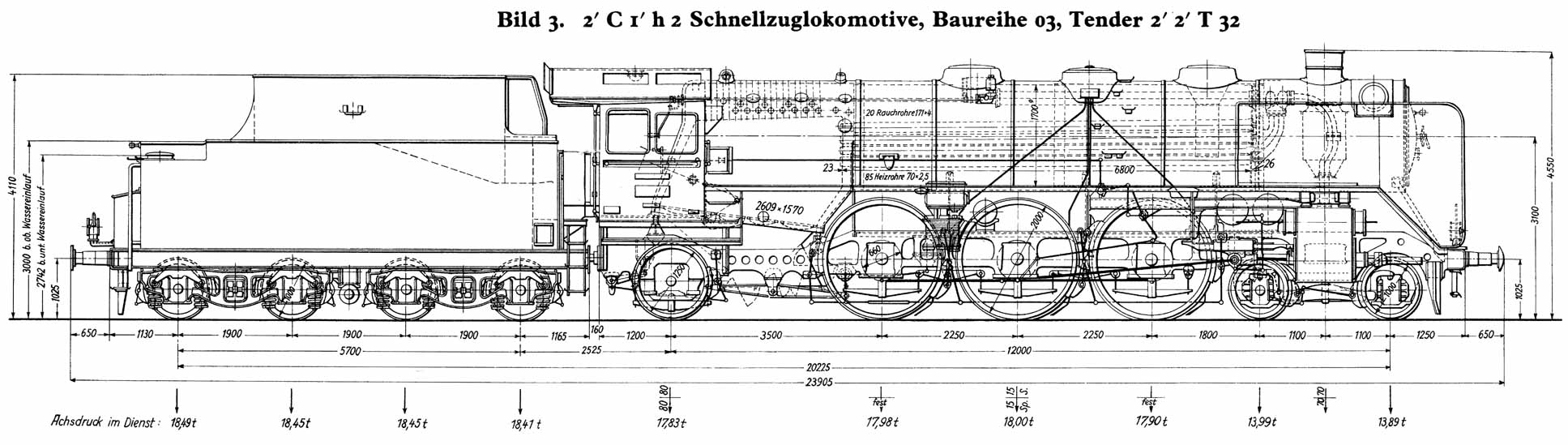

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
